Die Leistungsparameter werden nach IEC 60068-3-5 bei leeren Prüfraum ermittelt. Die Abkühlgeschwindigkeit wird im Bereich von 10-90% des Temperaturbereichs angegeben. Durch die CO2 Tieftemperatur von -50°C hält der Prüfschrank die angegebene Abkühlrate künftig bis mindestens -27°C ein (Temperaturbereich 180°C bis -50°C entspricht 230K. 10% sind 23K. -50°C + 23K = -27°C).
Neue Kältetechnik mit mehr Leistung im Tieftemperaturbereich
Unsere neue CO2 Kältetechnik erreicht in unseren Klimaschränken und Temperaturkammern eine Prüfraumtemperatur von bis zu -50°C. Dabei ist sie im Tieftemperaturbereich leistungsstärker als die bisherige -40°C Kältetechnik. Am für viele Prüfnormen kritischen Punkt bei -40°C ist mit der neuen Kältesätzen noch signifikant Kälteleistung bzw. Wärmekompensation vorhanden. Traditionelle, einstufige Kältetechnik kann Prüflinge unter -30°C kaum noch abkühlen.
In allen Prüfkammern von Weiss Technik wird die bisherige -40°C Kältetechnik durch neue CO2-basierte Kältetechnik ersetzt, ohne den Aufbau, die Anschlüsse und Abmaße der Geräte zu verändern. Auch die Umgebungsparameter bleiben gleich. Infrastruktur wie Kühlwasser, Anschlussstecker und Zubehör können weiterverwendet werden. Nur wenige technische Parameter ändern sich.
Geräte mit CO2-Kältetechnik
Neu: Sicherungen mit 300mA wegen Frequenzumrichtern erforderlich
Die Kühlwassertemperatur bleibt gleich: 12-28°C.
Bis 35°C Umgebungstemperatur sind kein Problem.
Die Abmaße, die Größe und die Aufstellfläche aller Geräte bleiben gleich.
Die neue Simpac 2.0 Steuerung hat einen Ringspeicher, Linux, und NTP.
Ein elektronischer Kühlwasser-Regler erlaubt einen niedrigeren Wasserdruck.
Die neue CO2-Kältetechnik kann bis -50°C kühlen.
Stromaufnahme und Stromverbrauch sind niedriger als bisher.
Weniger Schalldruckpegel: CO2-Kälte hat kleinere, leisere Bauteile.
IEC 60068-2-14 Nb: Ausreichend Wärmekompensation in der Haltephase bei -40°C. Kein Kaskadensystem nötig.
Systemdruck bis 120 bar, aber deutlich kleinere Querschnitte und Volumen. Kein Problem mit der Druckgeräterichtlinie.
CO2 hat GWP1 und ist nicht brennbar.
Parameter | bisherige -40°C Klasse | neue CO2-Kälte |
---|---|---|
Kältemittel-GWP | 1397 | 1 |
Energieverbrauch | geringer | |
Schalldruckpegel | leiser | |
Temperaturänderungsgeschwindigkeit Kühlen zugesichert bis | -18 °C | -27 °C |
Temperaturabweichung zeitlich | 0,1 - 0,5 K | 0,1 - 0,5 K |
Temperaturhomogenität räumlich | 0,5 - 1 K | 0,5 - 1 K |
Kühlwassertemperatur | 12-28 °C | 12-28 °C |
Umgebungstemperatur | 28/35 °C | 28/35 °C |
Aufstellfläche | identisch | |
Aufstellraum (praktischer Grenzwert) | 2,8 m³ pro kg R449A | 14 m³ pro kg CO2 |
Druckgerätekategorie | keine | keine |
Simpati-Ports | zusätzlich 62542, für ASCII 2050 & 2051 |
Webinar I NEU: CO2 Kältetechnik im weisstechnik Produktportfolio
Webinar
01/22/2025 - 01/22/2025
Typ / Prüfraumgröße | -40°C Klasse (ab 2025 nicht mehr verfügbar) | CO2 Klasse (sofort verfügbar) | -70°C Klasse (weiterhin verfügbar) |
---|---|---|---|
LabEvent (temperature / climate) | |||
20 Liter | on request | -- | |
34 Liter | 5 K/min | -40°C 4 K/min | -70°C 5 K/min |
64 Liter | 3 K/min | -40°C 3 K/min | -70°C 3 K/min |
100 Liter | 5 K/min | -50°C 4 K/min | -70°C 3 K/min & 10 K/min |
150 Liter | 5 K/min | -50°C 4 K/min | -70°C 3 K/min & 10 K/min |
110/210 Liter | 3 K/min | -50°C 3 K/min | -70°C 3 K/min & 5 K/min |
500 Liter | -30°C 3 K/min |
-50°C 3 K/min (ab Januar 2025 auch 6K/min) |
-60°C 3 K/min |

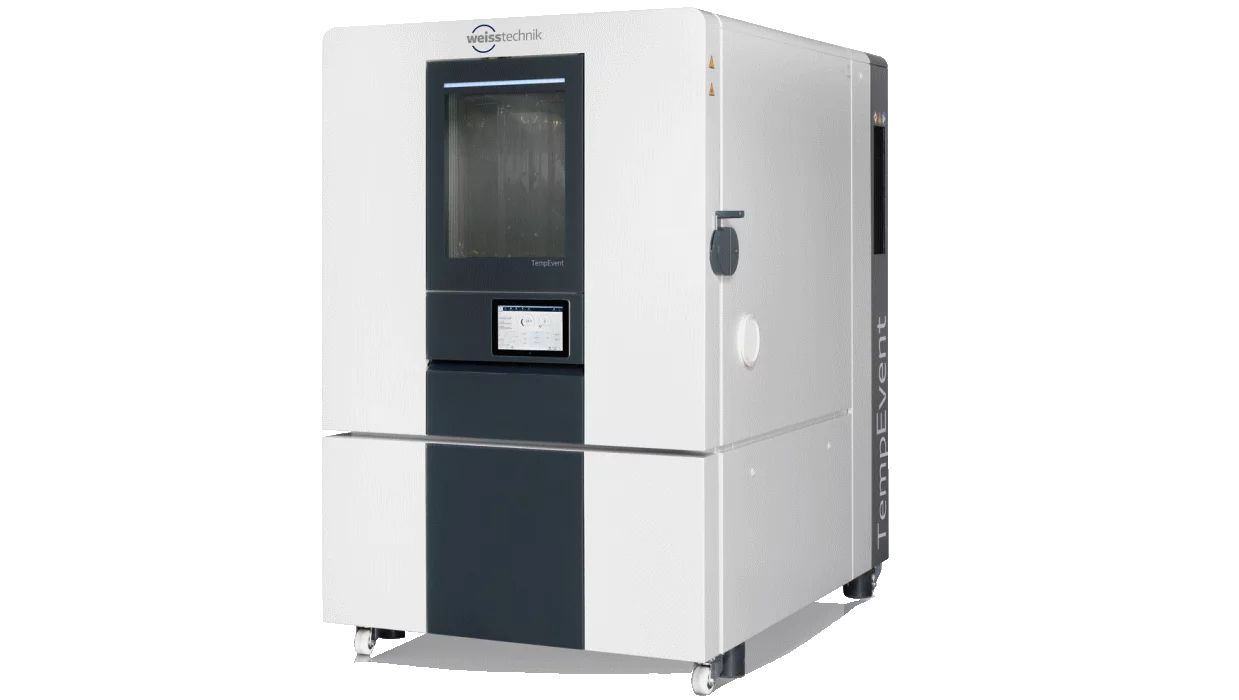

ClimeEvent & TempEvent | |||
180 Liter | 3 K/min & 5 K/min | 3 K/min (Januar 2025: 8K/min) | 3 K/min & 5 K/min |
340 Liter | 3 K/min & 5 K/min | 3 K/min (Januar 2025: 6K/min) | 3 K/min & 5 K/min |
600 Liter | 3 K/min & 5 K/min | 4 K/min (Januar 2025: 9 K/min) | 3 K/min & 5 K/min |
1000 Liter | 3 K/min & 5 K/min | 10 K/min | 3 K/min & 5 K/min |
1500 Liter | 3 K/min & 5 K/min | 7 K/min | 3 K/min & 5 K/min |
2000 Liter | 3 K/min | on request | 3 K/min |
270 Liter | 10, 15, 20 K/min | 2025 | 202510, 15, 20, 25 K/min |
480 Liter | 10, 15, 20 K/min | 2025 | 10, 15, 20, 25 K/min |
800 Liter | 10, 15, 20 K/min | 2025 | 10, 15, 20, 25 K/min |
1300 Liter | 10, 15, 20 K/min | 2025 | 10, 15, 20, 25 K/min |
XXL 1600 Liter | 3 K/min & 5 K/min | -50°C >4 K/min | 3 K/min & 5 K/min |
XXL 2450 Liter | 3 K/min & 5 K/min | -50°C >3 K/min | 2 K/min & 4 K/min |
XXL 3400 Liter | 3 K/min & 5 K/min | -50°C >2 K/min | 2 K/min & 4 K/min |
Walk-in (9m³ - 21m³) | 2 K/min | alle -50°C (>2K/min) | alle Größen -70°C (>2K/min) |
Die Leistungswerte sind nach IEC 60068-3-5 im Bereich von 10-90% des gesamten Temperaturbereichs gemessen.
Alle unsere Geräte mit speziellen Funktionen werden ab 2025 auch mit CO2-Kälte verfügbar sein:
- ShakeEvent,
- SunEvent,
- AirEvent Gas & AirEvent Ozone,
- Constant climate chambers,
- R-chambers.
Viele Schnellabkühler (>10K/min) sind mit CO2 verfügbar und werden auf Anfrage vermessen.
Alle Modelle sind auf Anfrage ohne F-Gas verfügbar, teilweise mit längerer Lieferzeit.
Downloads
Kältemittel I F-Gas-Verordnung Überblick
FAQ

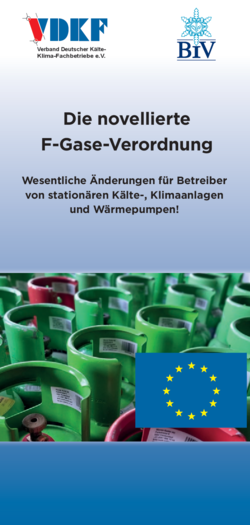

VDKF Info Flyer EU F-Gas Verordnung
