Weiss Technik und DSA bündeln Kompetenzen für innovatives Testsystem

Mobiles Plug&Test Lab für elektrische Energiespeicher

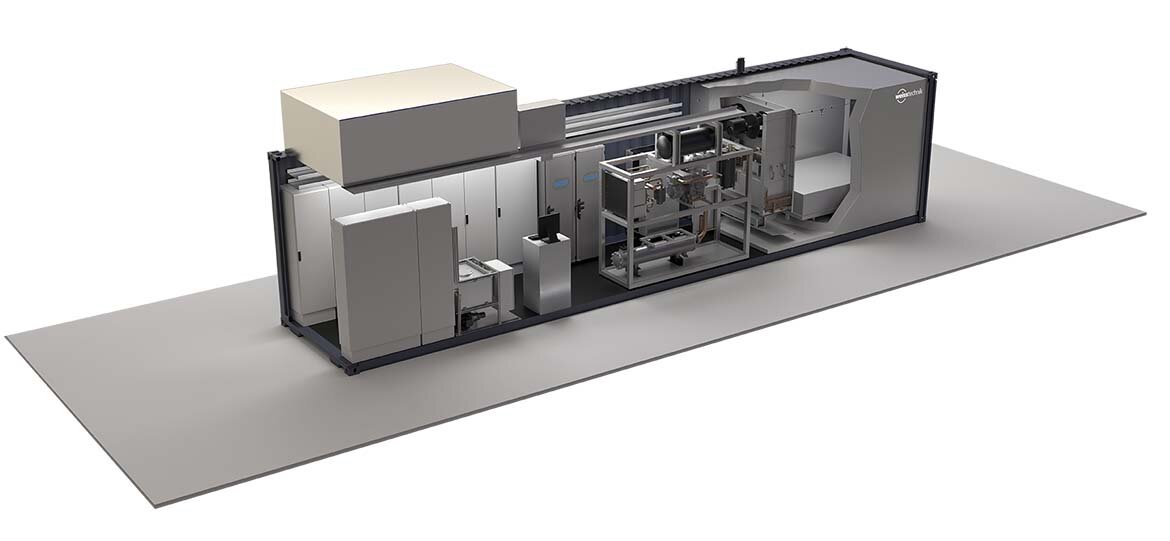

Das Plug&Test Lab integriert Prüfkammer, Prüftechnik und Bedienplatz in einem Container.

Der Markt für Elektrofahrzeuge ist in Bewegung, der Innovationsdruck im Bereich E-Mobility steigt. Damit steigt auch der Bedarf an schnell verfügbaren Prüflösungen für Standard Temperatur- und Klimatests von Lithium-Ionen Fahrzeugbatterien. weisstechnik und DSA haben hierfür eine mobile, containerbasierte Plug&Test Lösung entwickelt. Diese ermöglicht normgerechte Prüfungen und erfüllt alle erforderlichen Sicherheitsvorgaben.

Mobil und in einem Tag prüfbereit
Das Prüflabor ist mobil und als Plug&Test System konzipiert. Es ist vielseitig einsetzbar und in der Lage ein großes Prüfspektrum für Hochvoltbatterien abzudecken. Damit eignet es sich zur Erweiterung vorhandener Prüfkapazitäten, als Ersatz für kurzfristig ausgefallene Prüfanlagen und zum kostengünstigen Aufbau neuer Prüfstandorte beispielsweise für Start-Up-Unternehmen. Gleichzeitig bietet es höchsten Prüfkomfort und eine Sicherheitsausstattung gemäß Hazard Level 6. Als Turnkey-Lösung entlastet es das eigene Personal, das sich nicht mit der Planung und Beauftragung einer Prüflösung befassen muss. Da der Container ein fliegendes Bauwerk ist, ist bei der Aufstellung mit einer vereinfachten behördlichen Abnahme zu rechnen.

Großes Prüfspektrum auf kleiner Fläche
Das klimatechnisch voll ausgestattete Plug&Test Lab realisiert Temperaturen von -40 bis +80. °C mit einer Temperaturwechselrate von 3 K/Min. und Feuchtigkeiten von 10 bis 95 % r.F. Es ist zur Durchführung von kurzen End-of-Line-Prüfungen und Prototypen-Tests ebenso geeignet wie für Langzeittests. Dabei ist die Prüfsoftware mit hinterlegten Standardprüfszenarien besonders nutzerfreundlich. Nach kurzer Einarbeitung ist es möglich, eigene Prüfszenarien zu programmieren. Alle Schnittstellen der Prüfanlage, Software und Visualisierung sind bereits optimal aufeinander abgestimmt.

Prüfungen und Normen
Der Test-Editor und die Test-Tools des Kompakt-Prüfsystems sind so ausgelegt, dass unterschiedlichste elektrische und physikalische Tests der Batterien, des Batterie Management-Systems und einzelner Komponenten durchgeführt werden können. Dazu gehören beispielsweise Tests für Lade- und Entladezyklen, die Simulation unterschiedlicher Klimabedingungen oder ganzer Jahreszeiten, Fahrer- und Belastungsprofile sowie Isolations- und Dichtigkeitstests. Alle Daten können einfach ausgelesen und direkt in eine Datenbank eingespeist oder zur weiteren Verarbeitung und für Analysezwecke bereitgestellt werden.

Außen kompakt, innen viel Platz
Trotz der kompakten Außenabmessungen eines 40“ Containers beinhaltet das System ein komplettes Prüflabor inklusive Prüfkammer, Batterie-Be-/Entladeeinheit, Messtechnik, Prüfstandsautomatisierung, Kühlwasserkonditionierung und Bedienplatz. Es wird per Sattelschlepper geliefert und kann später bei Bedarf leicht umgestellt werden. Zur Aufstellung benötigt es lediglich eine betonierte Fläche oder ein Streifenfundament sowie die erforderlichen Anschlüsse. Der Prüfraum misst (HxBxT) 2,3 x 2,2 x 3 ­m und eignet sich zur Prüfung von Batterie-Packs und kleineren Elektrofahrzeugen. Alle Anschlüsse sind so angelegt, dass sie schnell und einfach verbunden werden können, so dass die Inbetriebnahme innerhalb eines Tages realisiert werden kann.

Clever kombinierte Kompetenz
Das Plug&Test Lab kombiniert die Prüf- und Branchenkompetenz von zwei hochspezialisierten Unternehmen. weisstechnik ist ein langjährig erfahrener und weltweit führender Spezialist für Umweltsimulation. Ein Schwerpunkt ist der Automotive-Bereich, den das Unternehmen mit vielfältigen Prüflösungen vom kompakten Klimaschrank bis hin zum Rollenprüfstand für Ganzfahrzeuge beliefert. Als führender Experte für innovative und kundenspezifische Diagnoselösungen für Fahrzeugelektronik bietet DSA Hardware, Software und Services für die Prüfung von Fahrzeugen und Komponenten wie Hochvolt-Batterien. weisstechnik zeichnet sich für den kompletten Containerbau, die Klimatechnik und die Projektkoordination verantwortlich. DSA liefert die Hard- und Software für die Lab-Automatisierung, Messtechnik und Test-GUI für die Batterietests, die Prüflings-Kontaktierung sowie die übergeordnete Sicherheits-SPS.
