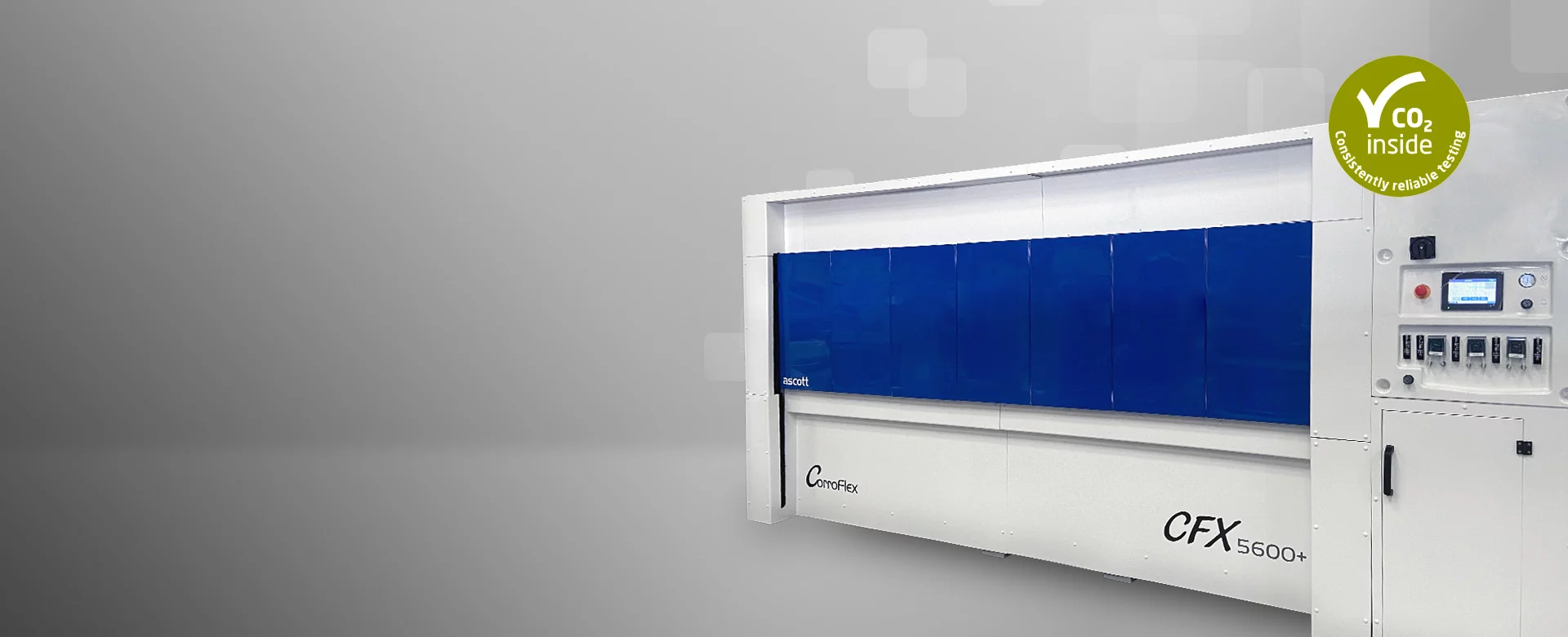

Zyklische Korrosionsschränke in flexiblen Größen

Als Reaktion auf die Kundennachfrage nach größeren Prüfschränken zum Prüfen großer Proben in einer Vielzahl von Formen, Größen und Gewichten stellt Ascott den Korrosionsprüfschrank CorroFlex mit flexibler Größe her. CFX-Modelle sind zyklische Korrosionsprüfschränke und können so programmiert werden, dass sie vier verschiedene Klimabedingungen erzeugen: Salzsprühnebel, geregelte Feuchte, Lufttrocknung und Kondensationsfeuchte. Diese klimatischen Bedingungen können so programmiert werden, dass sie in beliebiger Reihenfolge für einen beliebigen Zeitraum auftreten und sich automatisch wiederholen. Die CFX-Modelle können im Rahmen des Prüfzyklus bei Bedarf auch automatisch ihre Tür öffnen und schließen, um die Proben ebenfalls den Umgebungsbedingungen im Labor auszusetzen.



AllgemeinProduktoptionenTechnische DatenDownloads
Kontaktanfrage

Das macht CorroFlex einzigartig.

Große Auswahl an Schrankgrößen

Schrankbreite und -tiefe können in Schritten von 0,5 m konfiguriert werden. Ideal für die Prüfung großer oder unregelmäßig geformter Proben.

Frontlader-System

Pneumatisch betriebene Türen öffnen vertikal. Spart Platz und vereinfacht Beladen/Entladen.

Sicherheits- und Komfortmerkmale.

Reinigung mit Frischluft nach der Prüfung, um das Entweichen von Salznebel zu verhindern. Innenbeleuchtung und Sichtfenster zur Probenüberwachung. Korrosionsbeständige Außenhülle und leicht zugänglicher Soletank.

Vollständig individuell gestaltbarer Prüfschrank

Eine große Auswahl an Zubehör ist verfügbar, sodass der Kunde genau den Schrank erhält, den er für seine Anwendung benötigt, und keine überflüssigen Teile kaufen muss.

Zerstäubter Sprühnebel

Leicht zugängliche Salzsprühnebel-Zerstäuber aus transparentem, strapazierfähigem Acryl für eine einfache Wartung.

Plug & Play

Die Ascott-iP-Prüfschränke können werkseitig für Prüfnormen vorprogrammiert werden, sie sind sehr einfach zu programmieren und in Betrieb zu nehmen.

Entdecken Sie CorroFlex CFX.

Touchscreen-Steuergerät

Ergonomisch positioniertes Bedienteil für bequeme und intuitive Bedienung. Vollfarbige Touchscreen-Benutzeroberfläche mit Mehrsprachenfunktion und grafischer Anzeige der Schranktemperaturen auf dem Bildschirm.

Salzlösungspumpe und Durchflussmengenmesser

Während der Salzsprühnebelprüfung befördert die Peristaltikpumpe Salzwasser vom separaten Salzlösungsbehälter in den Prüfschrank, wodurch die Notwendigkeit eines schwerkraftgespeisten Systems entfällt. Dieses Salzwasser wird über einen Durchflussmengenmesser zum Salzsprühnebel-Zerstäuber im Inneren des Prüfschrankes geleitet. Die Geschwindigkeit der Pumpe ist vom Bediener vollständig einstellbar, sodass die Menge der zerstäubten Salzlösung und damit die Ablagerungsmenge präzise gesteuert werden kann.

Salzlösungsbehälter

Ein Salzlösungsbehälter mit 250 Liter Fassungsvermögen ist für die einfache Befüllung und Reinigung vorgesehen, ein Behälter für den Standard-Zerstäuber. Alle Behälter verfügen über ein transparentes Sichtglas mit Skala, um den Füllstand der Lösung im Inneren leicht überwachen zu können. Während der Salzsprühnebelprüfung wird die Salzlösung (Sole) von der Peristaltikpumpe des Schrankes aus diesem Behälter angesaugt, wobei sie durch einen Vorfilter geleitet wird, der große ungelöste Salzkristalle oder andere Verunreinigungen entfernt.

Prüfschrank-Heizmatten

Mit Silikonkautschuk ummantelte elektrische Heizmatten sind strategisch an den Außenflächen des Bodens und der Seitenwände der inneren Arbeitskammer angebracht. Hier strahlen sie unter der Kontrolle des Prüfschrank-Temperaturreglers gleichmäßig Wärme in den Prüfschrank ab. Im Salzsprühnebel-Betriebsmodus bieten diese Heizelemente einen vom Bediener einstellbaren Temperaturbereich von Umgebungstemperatur bis +70 °C/158 °F.

Prüfraumtür

Hochfeste GFK-Fronttür. Pneumatisch betätigt für einfaches Öffnen und Schließen (Tür gleitet zum Schließen nach oben und zum Öffnen nach unten). Mit zentral positionierten Sichtfenstern für eine gute Sicht in den Innenraum des Prüfschrankes und auf die Prüfkörper, wenn die Tür geschlossen ist. Tiefkühl-Prüfschränke sind mit einer stabilen Abdeckung ausgestattet.

Prüfraum

Hochbelastbares (bis zu 500 kg) Gitterregalsystem. Mit Prüfraumtürbeleuchtung.

Tauchheizgerät

Am Boden des Schrankes befindet sich eine Wasserwanne mit einem korrosionsbeständigen Tauchheizgerät. Wenn eine Kondensationfeuchteprüfung ausgewählt wird, wird diese Wanne automatisch mit Wasser bis zu einem vorgegebenen Füllstand befüllt, wobei das Wasser aus der Druckversorgung stammt, an die der Schrank angeschlossen ist.

Niedrige Beladungssschwelle

Niedrige Beladungssschwelle für das Beladen und Entladen von Proben aus bzw. in den Schrank.

Salzsprühnebel-Zerstäuber

Dies ist ein speziell entwickelter Salzsprühnebel-Zerstäuber, der einen gleichmäßigen Salzsprühnebel garantiert und über einen integrierten Filter verfügt, um Verstopfungen zu minimieren. Bei der Salzsprühnebelprüfung trifft die über den Luftsättiger zugeführte Druckluft hier auf die Salzlösung, wodurch ein feiner Salzsprühnebel (auch als „Salznebel“ bezeichnet) entsteht.

Wählen Sie die Größe, die für Ihre spezifische Anwendung geeignet ist.

Wie der Name CorroFlex bereits andeutet, bieten diese Korrosionsprüfschränke dem Bediener Flexibilität bei der Festlegung der perfekten Schrankgröße für ihre Anwendung. Die Innenbreite und -tiefe sind variabel und können in Schritten von 0,5 m ausgewählt werden.





CorroFlex-Schrankleistung

Temperaturbereich im Salzsprühnebel-Modus: einstellbar von Umgebungstemperatur bis +60 °C/+140 °F.
Salzsprühnebel-Ablagerungsraten: einstellbar von 0,5 bis 2 ml pro 80 cm2 pro Stunde.
Temperaturbereich im Benetzungsmodus: einstellbar von Umgebungstemperatur bis +70 °C/+158 °F.
Feuchtebereich: vorgegeben auf 95 % - 100 % RH.
Temperaturbereich im Zwangslufttrocknungsmodus: einstellbar von Umgebungstemperatur bis +70 °C/+158 °F.
Modus „Geregelte Feuchte“: Temperatur-/Feuchtebereich – Details auf Anfrage.
Modus „Nur geregelte Temperatur“: einstellbar von Umgebungstemperatur bis +50 °C/+122 °F.
Umgebungsluft-Trocknungsmodus: Die Abdeckung des Schrankes kann so programmiert werden, dass sie sich zu jedem Zeitpunkt während einer Prüfung öffnen und schließen lässt.

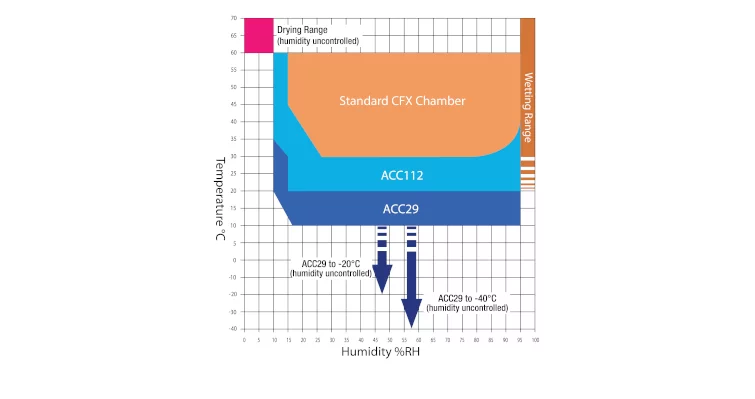

Grafik, die den Standardbereich der Temperatur-/ Feuchteregelung für einen CCT-Schrank zeigt und wie dieser durch Hinzufügen von optionalem Zubehör erweitert werden kann.



Installationsanforderungen

Wasser: entionisiert/destilliert zum Nachfüllen des Luftsättigers und zur Herstellung von Salzlösung. Der Luftsättiger benötigt eine kontinuierliche Wasserzufuhr von 2,5 bis 5,0 bar (36-73 psi). Wenn der Luftsättiger manuell nachgefüllt wird, muss die Option ACC66 bestellt werden.
Luft: sauber trocken& und ölfrei, 4,0 bis 6,0 bar (58-87 psi) mit einem Durchfluss von 440 Litern (15,5 cu.ft) pro Minute.
Absaugung: Es ist ein 3 m (10 ft) langes Absaugrohr erforderlich, das außerhalb des Gebäudes enden sollte (siehe Zubehör ACC58).
Ablauf: Es ist ein 3 m (10 ft) langes Ablaufrohr erforderlich, das in einen Bodenablauf münden sollte (siehe Zubehör ACC58).
Betriebsumgebungsbedingungen: Innenbereich, mit einer Umgebungstemperatur von +18 bis +23°C (+64 bis 73°F), 85 % max. RH (nicht kondensierend).

Produktoptionen

Guardian Angel System (ACC05)

Das Guardian Angel System umfasst ein modulares Ampel-Alarmsystem, das jetzt an der Oberseite aller Ascott-iP -Prüfschränke angebracht werden kann. Während des täglichen Betriebs des Schrankes im Labor können die in dem Bereich anwesenden Personen anhand der Farbe der Statusleuchte aus der Entfernung den Status des Schrankes optisch erkennen:
GRÜN: Alles funktioniert ordnungsgemäß.
GELB: Der Schrank hat ein kleines Problem, das möglicherweise gelöst werden muss, ist jedoch noch funktionsfähig.
ROT: Der Betrieb des Schrankes wurde unterbrochen und sofortige Maßnahmen sind notwendig.

Heizungsgebläsesystem (ACC47)

Die Gebläseheizung unterstützt die Erhöhung und Senkung der Schranktemperatur sowie die Senkung der Feuchtigkeitsprozesswerte, was eine Anforderung von Prüfnormen wie JASO M609, CCT-1 und IEC 60068-2-52 ist. Dies wird erreicht, indem Umgebungsluft aus dem lokalen Bereich, in dem sich das Gerät befindet, mittels eines Gebläses und eines Kugelhahns zugeführt wird. Es stehen zwei Alternativen zur Verfügung: schnell bis 70 °C und ultraschnell bis 80 °C.

CO2-Kühlaggregate (ACC29)

Ein separates, freistehendes Lufttemperatur- und Luftkonditioniersystem (ATCU), das einen CCT-Schrank auf -20 °C oder -40 °C kühlen kann.

Wassernebel-Feuchte (ACC32)

Diese Option bietet eine zweite Lösungslinie, ein unabhängiges Pump- und Fördersystem und einen zusätzlichen Vorratsbehälter. Es wird am häufigsten mit Wasser verwendet, um durch Versprühen von Wasser als Nebel Bedingungen mit hoher Luftfeuchte (95–100 % RH) zu schaffen. Dies ist eine Anforderung einiger Normen wie SAE J 2334, GMW 14872 & GMW9540.

Technische Daten

Prüfraum Volumen (l)1600
Prüfraum Abmessungen (H x B x T) (mm)1245 x 1500 x 1000
Außengehäuse Abmessungen (H x B x T) (mm)2230 x 2652 x 1300
Abmessungen Prüfraumtür (mm)791 x 1176
