Cette option comprend un système de pulvérisation d'eau qui lave automatiquement les murs avec de l'eau pendant un nombre de minutes réglable par l'utilisateur, à des points programmables
au cours d'un cycle d'essai de corrosion. Cela est nécessaire pour certaines normes automobiles telles que Renault D17 2028, RNES-G-005 ou ECC-1. Il est également utilisé lorsqu'un refroidissement rapide est nécessaire pour les normes JASO M 609, CCT-1, CEI 60068-2-52 et de nombreuses autres normes d'essai.
Enceintes d'essais Atmosfär
Les enceintes Atmosfär ont été spécialement conçues pour des essais entièrement automatiques conformément aux tests de corrosion accélérée en laboratoire très exigeants qui sont devenus de plus en plus populaires dans certains secteurs de l'industrie automobile. Ces essais sont cycliques par nature et incluent une exposition dans des conditions contrôlées et variables de température et d'humidité, avec la pulvérisation intermittente d'une solution saline directement sur les échantillons testés, à partir d'une barre de pulvérisation oscillant en hauteur.
C'est ce qui rend l'Atmosfär unique.

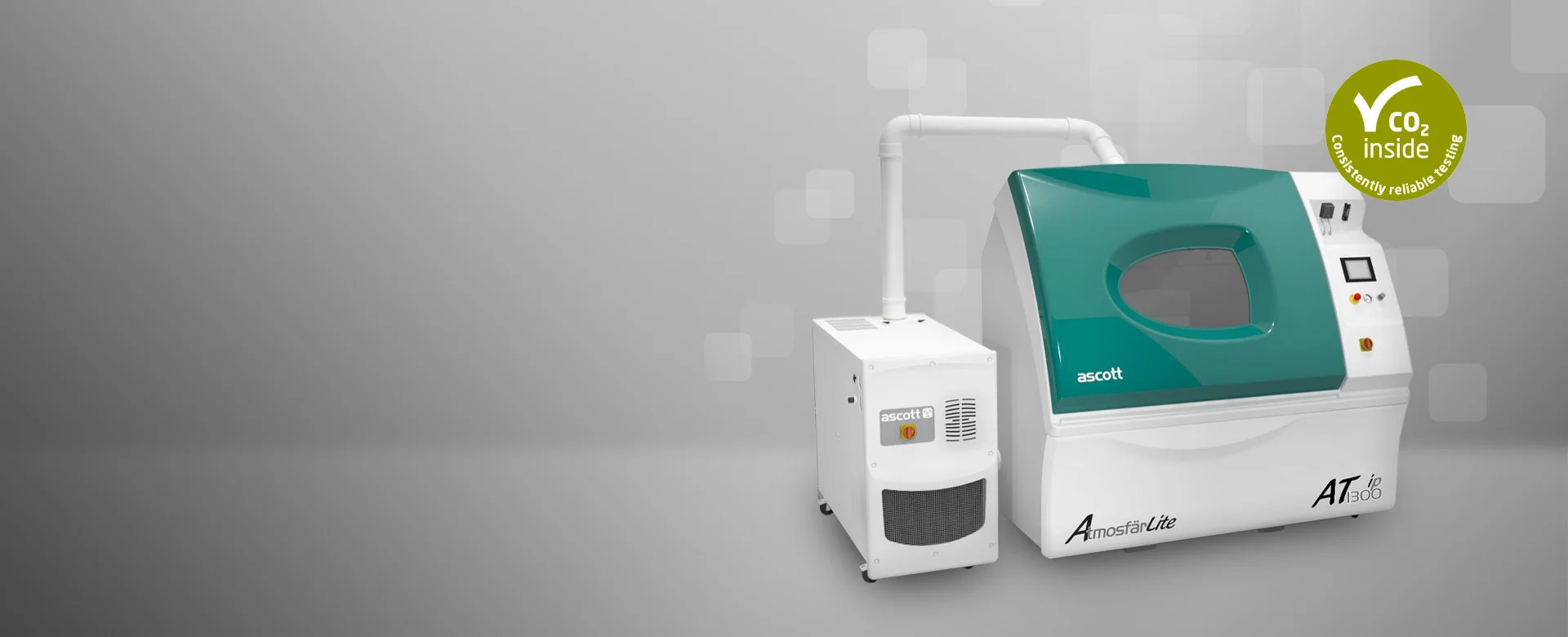

Refroidissement au CO2
Désormais également disponible avec un système de refroidissement au CO2 conformément à la réglementation européenne F-GAS 2024/573
Barre de pulvérisation oscillante
Barre de pulvérisation oscillante avec système d'entraînement à couplage magnétique, conforme aux normes d'essai automobiles les plus exigeantes.
Système de contrôle intelligent
Écran tactile couleur de 7" avec interface intuitive. Stockage d'un maximum de 254 programmes d'essai complexes. Accès à distance via le réseau local pour la surveillance et l'enregistrement des données, compatible avec le logiciel de surveillance S!MPATI de Weiss Technik
Différentes unités de refroidissement de contrôle de l'ambiance
Différentes unités de refroidissement sont disponibles, du contrôle ambiant (modèle Lite) à la température inférieure à zéro (-20 ou -40 °C). Des options de refroidissement à l'eau sont également disponibles pour les unités de refroidissement secondaires lorsque la dissipation de la chaleur de la pièce est un problème.
Contrôle psychrométrique de l'humidité
Contrôle psychrométrique de l'humidité, pour un contrôle plus précis de l'humidité, en particulier à des niveaux avoisinant les 94 % d'HR.
Conception ergonomique
Seuil de chargement bas pour faciliter le chargement et le déchargement.
Explorez les enceintes d'essais d'Atmosfär.
Tuyauterie rigide isolée

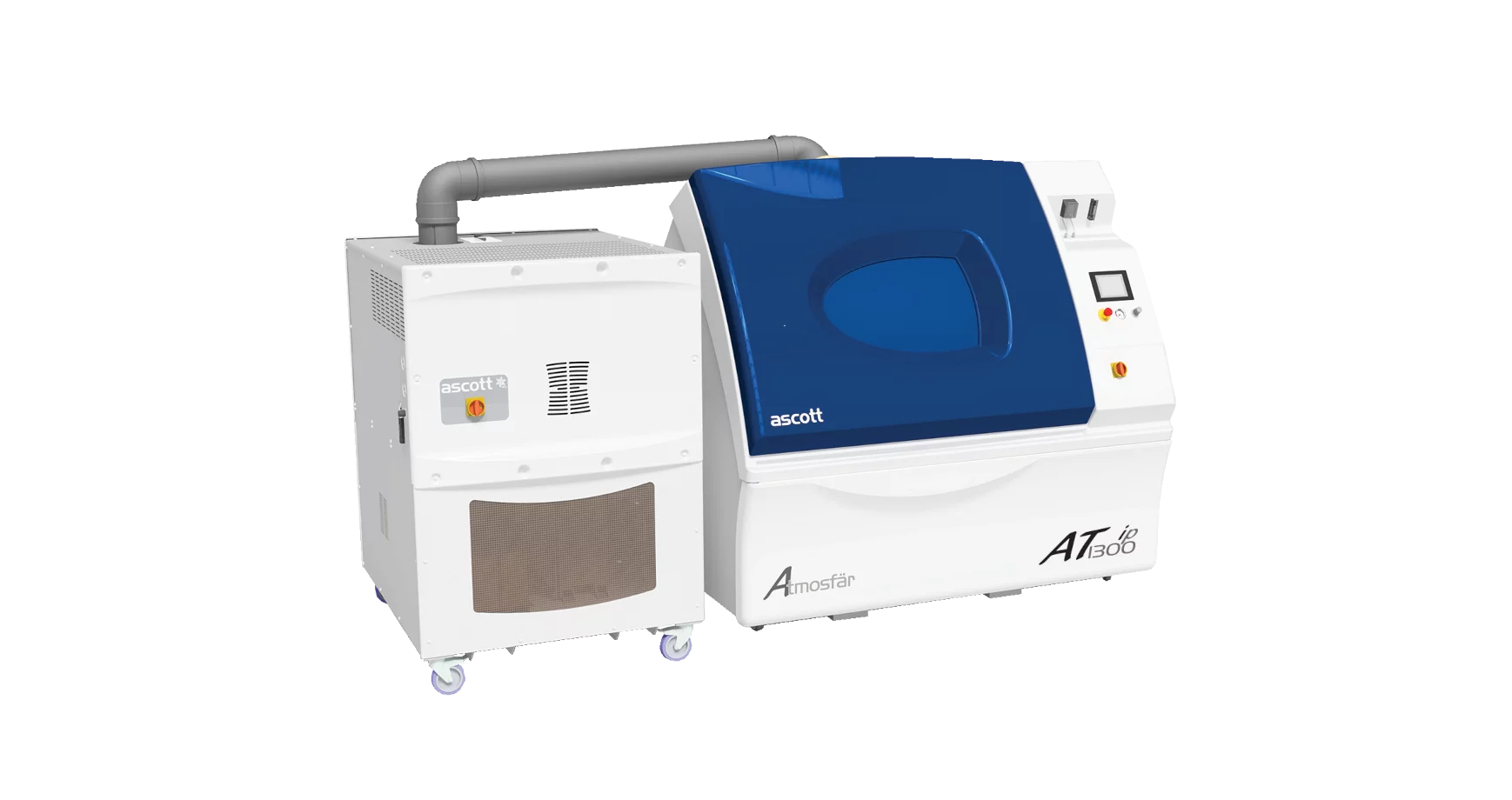

Deux tuyaux rigides isolés canalisent l'atmosphère entre l'enceinte Atmosfär et l'unité de contrôle de la température de l'air (ATCU)
Unité de régulation de la température de l'air (ATCU)
L'ATCU est une unité autonome de conditionnement de la température et de l'humidité de l'air. Lorsque le programme en cours le demande, l'ATCU réfrigère automatiquement l'air à la température de consigne requise, réglable par l'utilisateur. Cet air est acheminé vers et depuis l'enceinte Atmosfär par un ventilateur de circulation d'air, via une tuyauterie rigide isolée. L'ATCU doit être raccordé à sa propre alimentation électrique triphasée. Trois versions sont disponibles, selon le modèle commandé.
Auvent d'enceinte
Le toit de l'enceinte est ouvert/fermé sans effort à l'aide de cylindres pneumatiques, qui sont activés par simple pression sur un bouton du panneau de commande. L'auvent est doté d'une fenêtre centrale permettant de voir les échantillons pendant l'essai. (Atmosfär Lite uniquement)
Caisson d’essai
Enceinte d'essais résistante à la corrosion en plastique renforcée de verre (GRP). Avec pulvérisateur(s) de sel facilement accessible(s).
Contrôleur à écran tactile
Unité de commande ergonomique pour une utilisation pratique et intuitive. Interface tactile en couleur avec fonction multilingue et graphique à l'écran des températures de l'enceinte.
Pompe à solution saline et débitmètre
Lors des essais de pulvérisation de brouillard salin, la pompe péristaltique aspire l'eau salée dans l'enceinte à partir du réservoir de solution saline séparé, ce qui évite le recours à un système alimenté par gravité. Cette eau salée est acheminée vers le pulvérisateur de sel situé à l'intérieur de l'enceinte par l'intermédiaire d'un débitmètre gradué. La vitesse de la pompe est entièrement réglable par l'utilisateur, ce qui permet de contrôler avec précision la quantité de solution saline pulvérisée et donc le taux de retombées. Deux pompes et des débitmètres sont installés dans des enceintes de 2600 litres.
Port de communication
Port de communication RJ45 pour la connexion à un réseau local (LAN) pour l'enregistrement et la programmation à distance via un ordinateur équipé du logiciel Ascott en option (ACC121).
Barre de pulvérisation oscillante
La barre de pulvérisation oscillante, dotée d'un système d'entraînement à couplage magnétique, est placée en hauteur au centre de l'enceinte, au-dessus des échantillons à tester. Plusieurs buses de pulvérisation diffusent la solution saline en forme d'éventail, afin de garantir que les échantillons d'essai sont « balayés » uniformément, directement sur les échantillons d'essai situés en dessous, à partir d'une hauteur de plus d'un mètre. Les buses de la barre de pulvérisation oscillent d'avant en arrière à l'intérieur de l'enceinte à une vitesse définie par l'utilisateur afin d'optimiser la pluviométrie pour des normes d'essai spécifiques.
Contrôle psychrométrique de l'humidité
Module de contrôle de l'humidité psychrométrique, pour un contrôle plus précis de l'humidité, en particulier à des niveaux avoisinant 94 % de HR.
Atmosfär Modes de fonctionnement.
Le système de contrôle de l'enceinte Atmosfär offre une flexibilité incroyable. Le client peut non seulement se conformer à un grand nombre de spécifications différentes et moins exigeantes de la norme d'essai de corrosion cyclique, mais il peut également se conformer aux tests de corrosion les plus exigeants, en particulier ceux utilisés dans l'industrie automobile, par des équipementiers tels que Ford, Volvo, Scania et d'autres. Le contrôle de la température et de l'humidité des enceintes peut également être étendu grâce à la large gamme d'accessoires qui peuvent être ajoutés.
Notre gamme d'enceintes cycliques standard permet de créer 6 fonctions distinctes pour créer l'environnement corrosif le plus courant : brouillard salin, Humidité de condensation (mouillage), séchage à l'air forcé, humidité contrôlée (voir graphique ci-contre), séchage à l'air ambiant, contrôle de la température uniquement
Fermer
Video
La gamme Atmosfär ajoute également.
Une gamme de 3 unités de refroidissement Sub
- Version allégée jusqu'à 20 °C
- Version Sub Zero jusqu'à -20 °C
- Version Sub Zero jusqu'à -40 °C
Les unités de refroidissement sont également disponibles avec du CO2conforme à la réglementation F-Gas
Barre oscillante de pulvérisation verticale avec retombées uniformes grâce à la technologie brevetée Mag-Drive
Contrôle psychrométrique de l'humidité pour un contrôle plus précis de l'humidité, nécessaire pour des niveaux d'environ 95 %HR
Flux d'air uniforme par le haut.
Un niveau très élevé d'uniformité de la température.
Il est également possible de répondre à d'autres exigences de la norme d'essai grâce à la vaste gamme d'accessoires optionnels disponibles, qui augmentent encore le nombre de climats et de conditions pouvant être créés. Vous trouverez ci-dessous le fonctionnement standard ainsi que quelques-uns des accessoires supplémentaires qui élargissent la gamme.
Normes d'essai Atmosfär populaires.
Et bien d'autres encore – veuillez noter que certains des éléments ci-dessus nécessitent des accessoires à inclure dans la configuration.
Exigences d'installation.
Eau : le saturateur d'air, le générateur d'humidité et le réservoir de solution saline nécessitent tous des connexions séparées à une alimentation continue en eau déionisée/distillée pressurisée de 2,5–5,0 bar (36–73 psi). Si l'ACC42 est commandé, l'alimentation continue en eau doit être pressurisée de 4,0 – 5,0 bar (58–72 psi). |
Air : Air comprimé propre, sec et exempt d'huile, 4,0 à 6,0 bars (58-87psi) avec un débit de 440 litres (15,5 pieds cube) par minute. Deux alimentations distinctes sont nécessaires, l'une pour l'enceinte et l'autre pour l'unité de réfrigération séparée. |
Échappement : un tuyau d'échappement de 3 m (10 pieds) est nécessaire et doit être terminé à l'extérieur du bâtiment (voir l'accessoire ACC58). |
Évacuation : 3m (10 pieds) de tuyau d'évacuation sont nécessaires et doivent être terminés dans le drain au niveau du sol (voir l'accessoire ACC58). |
Conditions d'utilisation : à l'intérieur, avec une température ambiante maintenue entre +18 et +23 °C (+64 et 73 °F), 85% d'humidité relative maximum (sans condensation). |
Caractéristiques techniques
 | ||||
|---|---|---|---|---|
| Caisson d’essai Volume (l) | 1300 | |||
| Boîtier extérieur Dimensions (mm) | 1965 x 2025 x 1316 | |||
| Caisson d’essai Dimensions (mm) | 1500 x 1300 x 980 | |||
| Dimensions de l'unité de réfrigération (mm) | 1624 x 1125 x 1354 | |||
| Contenance du réservoir de solution saline (l) | 90 & 160 | |||
| Power Rating (kW) | 4.9 | |||
| Total Weight (kg) | 340 | |||
