Pourquoi ?
- Technique de climatisation pour salles blanches et laboratoires
- Espace limité dans le local technique
- Intégration de composants externes
Comment ?
- Solution clé en main
- Une seule commande pour les deux pièces
- Programmation individuelle de la commande
Quoi ?
- Salle blanche de classe 7 selon la norme DIN EN ISO 14644
- Climatisation de laboratoire avec 4 niveaux d'air
- commande intelli.4 pour tous les domaines
POURQUOI | Le défi.
La société BAG Diagnostics GmbH, basée à Lich, développe des solutions de diagnostic pour la transfusion et la transplantation. Pour la production de tests d'anticorps HLA hautement spécifiques, l'entreprise a besoin d'une salle blanche de classe 7 selon la norme DIN EN ISO 14644 ainsi que de surfaces de laboratoire conformes aux normes TGRS 526 et VDI 2051. Ces deux éléments doivent être intégrés dans un bâtiment existant.
La technique de climatisation de la salle blanche et du laboratoire doit être réglée par une seule commande. Dans ce contexte, il convient également d'intégrer des composants externes. La salle blanche doit être climatisée de manière efficace sur le plan énergétique par de l’air de recirculation avec un pourcentage d'air frais défini. La technique de ventilation du laboratoire doit permettre quatre niveaux d'air, y compris le fonctionnement avec des substances dangereuses.
Avec environ 9 m² , l’espace dans le local technique pour le climatiseur, l'armoire réseau, l'armoire MCR et la sous-distribution électrique est très limité.
COMMENT | L'idée.
La technique de climatisation et de ventilation pour la salle blanche et le laboratoire est planifiée, y compris la cabine, le sol, les sas et passe-plats ainsi que le réseau d'eau froide.
La commande de la technique de climatisation pour les deux pièces s'effectue via le système de régulation standard intégré dans le climatiseur à air de recirculation. Les composants fournis côté client sont intégrés via des interfaces existantes et des adaptations programmées individuellement.
Pour la régulation de la température dans le laboratoire, un appareil d'air frais avec des interfaces vers le ventilateur, la surveillance du filtre et les vannes est intégré dans le système de régulation. Pour cela aussi, la régulation standard est programmée individuellement.
QUOI | La solution.
- Climatiseur Vindur Compact 55.5 CWD
- avec commande intelli.4

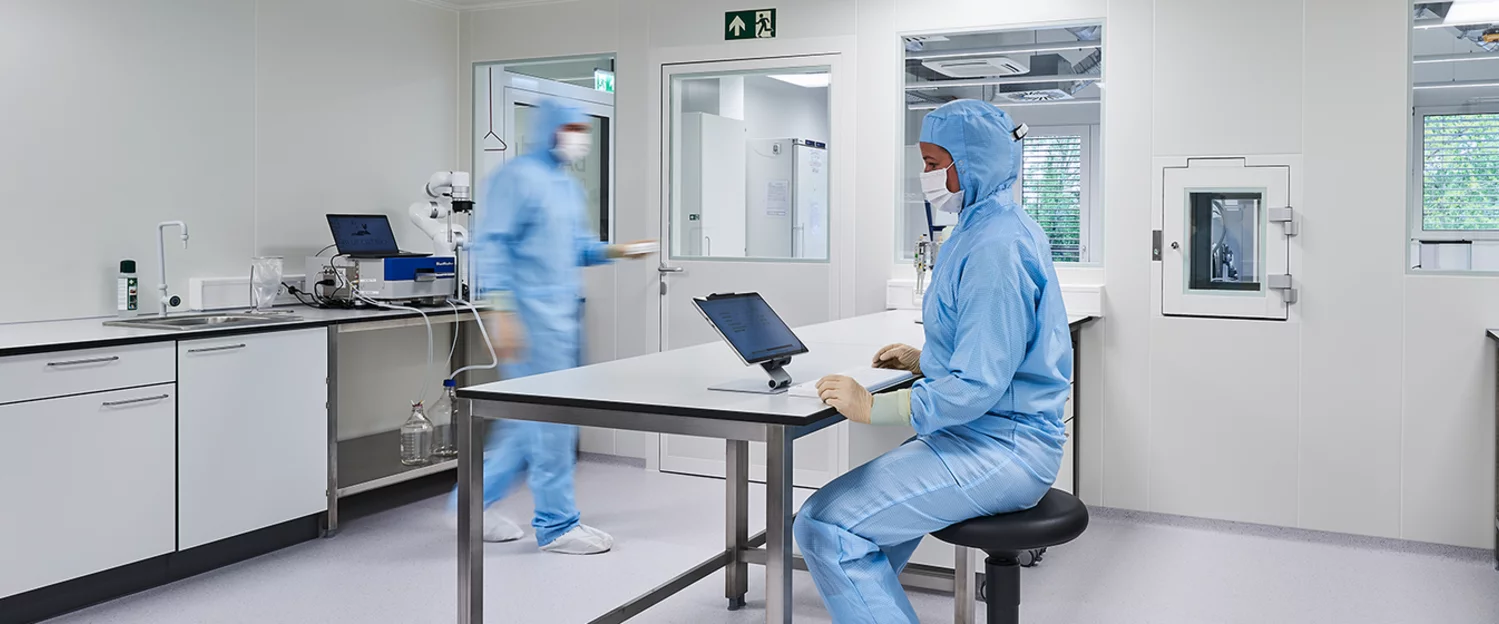

La nouvelle zone se compose d'un local technique de 9 m², d'une salle blanche de classe 7 de 43 m² avec écluse pour le personnel et le matériel et d'un laboratoire de 60 m². La salle blanche est préparée selon les souhaits pour une éventuelle certification BPF ultérieure.
La salle blanche est climatisée via un climatiseur Vindur Compact 55.5 CWD. L'appareil compact de climatisation permet un fonctionnement en recirculation pure avec un apport d'air frais fixe de 300 m³/h, une constance de température de ± 2,0 K et une constance d'humidité de ± 5,0 % HR. Dans le laboratoire, une unité centrale de climatisation en deux parties assure le traitement de l'air frais. En mode normal, le débit d'air est de 300 m³/h, en mode quadruple renouvellement d'air de 840 m³/h, en mode sextuple renouvellement d'air de 1 260 m³/h et en mode substances dangereuses de 1 680 m³/h.
Le système de commande intelli.4 est intégré au climatiseur et fonctionne de manière autonome. Il prend en charge toutes les fonctions de régulation, de commande et de surveillance du climatiseur de la salle blanche, de l'unité centrale de climatisation du laboratoire ainsi que d'un autre appareil tiers. Cela permet de commander l'ensemble de la technique de climatisation de manière uniforme via un écran tactile couleur. Les messages d'erreur des deux salles peuvent être affichés de manière centralisée et sont envoyés à une adresse électronique centrale. En outre, une commande à distance grâce a la technique de gestion du bâtiment (domotique), via une tablette ou un smartphone est également possible.
Aperçu de vos avantages :
- Planification et construction de salles blanches et de laboratoires
- Préparation de la salle blanche pour les BPF
- Cabine et sol de salle blanche
- Intégration de composants fournis côté client
- Technique de climatisation complète
- Programmation individuelle de la commande pour les deux pièces
- Construction, mise en service, certification de la classe de salle blanche
