Esta opción consiste en un sistema de pulverización de agua para lavar automáticamente las paredes durante un número de minutos ajustable por el usuario, en puntos programables
dentro de un ciclo de ensayo de corrosión. Esto es un requisito para algunas normas automotrices, como la Renault D17 2028 o RNES-G-005 o ECC-1. También se utiliza cuando se requiere un enfriamiento rápido para JASO M 609, CCT-1, IEC 60068-2-52 y muchas otras normas de ensayo.
Cámaras de ensayos Atmosfär

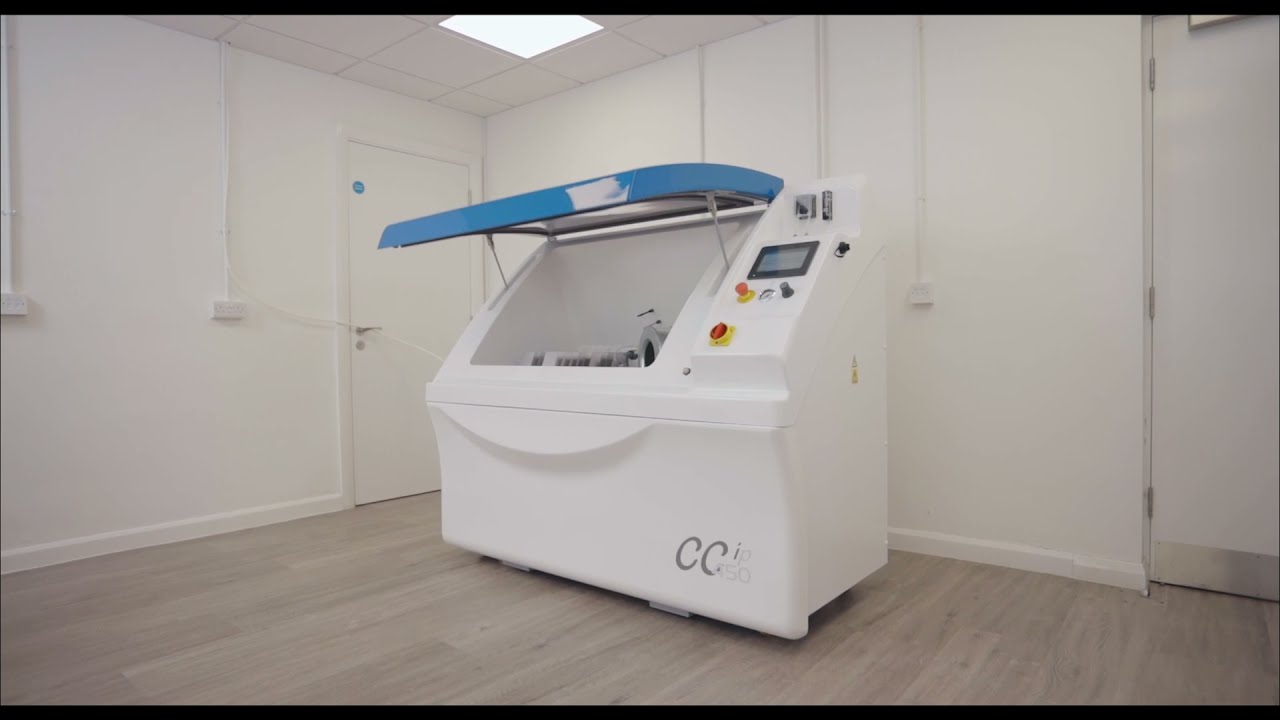

Las cámaras Atmosfär han sido específicamente diseñadas para realizar ensayos totalmente automáticos conforme a exigentes pruebas de corrosión acelerada en laboratorio, que han adquirido una creciente popularidad en algunos sectores de la industria automotriz. Estos ensayos son de carácter cíclico y consisten en la exposición bajo condiciones controladas y variables de temperatura y humedad, con pulverizaciones intermitentes de una solución salina directamente sobre las muestras en ensayo, mediante una barra rociadora oscilante situada en la parte superior.
Esto hace que la Atmosfär sea única.
Refrigeración por CO2
Ahora también disponible con refrigeración por CO2 de conformidad con el reglamento F-GAS de la UE 2024/573
Barra de pulverización oscilante
Barra de pulverización oscilante con sistema de accionamiento acoplado magnéticamente, para cumplir con las normas de ensayo automotrices más exigentes.
Sistema de control inteligente
Pantalla a color de 7" con interfaz intuitiva. Almacenamiento para hasta 254 programas de ensayo complejos.
Acceso remoto a través de LAN para monitorización y registro de datos, compatible con el software de control S!MPATI de Weiss Technik
Diferentes unidades de refrigeración de control ambiental
Existe la opción de diferentes unidades de refrigeración, desde el modelo Ambient Control (Lite) hasta temperaturas bajo cero de –20 o –40 °C. Para las unidades de subrefrigeración también existen opciones con refrigeración por agua, indicadas cuando la disipación térmica de la sala representa un inconveniente.
Control de humedad psicrométrico
Control de humedad psicrométrico, para una regulación más precisa de la humedad, especialmente en niveles cercanos al 94 % h.r.
Diseño ergonómico
Umbral de carga bajo para facilitar la carga y descarga.
Explore las cámaras de ensayos Atmosfär.
Tubería rígida aislada
Dos tuberías rígidas aisladas canalizan la atmósfera entre la cámara Atmosfär y la Unidad de Control de Temperatura del Aire (ATCU)
Unidad de Control de Temperatura del Aire (ATCU)
La ATCU es una unidad independiente de acondicionamiento de aire en temperatura y humedad. Cuando así lo requiera el programa en ejecución, la ATCU refrigerará automáticamente el aire hasta la temperatura establecida, ajustable por el usuario. Este aire se hace circular hacia y desde la cámara Atmosfär, mediante un ventilador de circulación de aire, a través de tuberías rígidas aisladas. La ATCU requiere conexión a una fuente de alimentación eléctrica trifásica propia. Se encuentran disponibles tres versiones, según el modelo solicitado.
Capota de la cámara
La capota de la cámara se abre y cierra sin esfuerzo mediante cilindros neumáticos, que se activan con solo pulsar un botón en el panel de control. La capota incorpora una ventana de observación central para ver las muestras durante el ensayo. (Atmosfär Lite solo)
Recinto de ensayos
Cámara de ensayo resistente a la corrosión, fabricada en plástico reforzado con fibra de vidrio (PRFV). Con atomizador(es) de niebla salina de fácil acceso.
Controlador de pantalla
Unidad de control colocada ergonómicamente para un manejo cómodo e intuitivo. Interfaz con pantalla táctil a todo color, función multilingüe y gráfico en pantalla de las temperaturas de la cámara.
Bomba de solución salina y caudalímetro
Durante los ensayos de niebla salina, la bomba peristáltica introduce agua salada en la cámara desde el depósito independiente de solución salina, evitando así la necesidad de un sistema por gravedad. Esta agua salada se conduce, a través de un caudalímetro graduado, hasta el atomizador de niebla salina situado dentro de la cámara. La velocidad de la bomba es totalmente ajustable por el usuario, lo que permite controlar con precisión la cantidad de solución salina atomizada y, por tanto, la tasa de deposición. En las cámaras de 2600 L tienen instaladas dos bombas y caudalímetros.
Puerto de comunicación
Puerto de comunicaciones RJ45 para la conexión a una red de área local (LAN), que permite el registro de datos y la programación remota mediante un ordenador con el software opcional de Ascott (ACC121).
Barra de pulverización oscilante
La barra de pulverización oscilante, con sistema de accionamiento acoplado magnéticamente, está situada en la parte superior central de la cámara, sobre las muestras de ensayo. Múltiples boquillas de pulverización suministran la solución salina en un patrón en forma de abanico, para garantizar que las muestras de ensayo sean ‘barridas’ de manera uniforme, aplicándose directamente sobre ellas desde una altura superior a 1 m. Las boquillas de la barra de pulverización oscilan hacia adelante y hacia atrás dentro de la cámara a una velocidad definida por el usuario, para optimizar la pluviometría según normas de ensayo específicas.
Control de humedad psicrométrico
Módulo de control de humedad psicrométrico, para una regulación más precisa de la humedad, especialmente en niveles cercanos al 94 % h.r.
Modos de funcionamiento de Atmosfär.
El sistema de control de la cámara Atmosfär aporta una increíble flexibilidad. El cliente no solo puede cumplir con un gran número de especificaciones normativas menos exigentes de ensayos de corrosión cíclica, sino también con los más rigurosos ensayos de corrosión, en particular los utilizados en la industria automotriz por fabricantes de equipos originales como Ford, Volvo, Scania, entre otros. El control de temperatura y humedad de las cámaras puede ampliarse aún más gracias a la amplia gama de accesorios que pueden añadirse.
Nuestra gama de cámaras cíclicas estándar incorpora la capacidad de generar 6 funciones distintas para reproducir los entornos corrosivos más habituales: niebla salina, humedad por condensación (humectación), secado forzado por aire, humedad controlada (véase gráfico adjunto), secado en ambiente, solo control de temperatura
Cerrar
Vídeo
La gama Atmosfär además ofrece.
Una gama de 3 unidades de subenfriamiento
- Versión Lite hasta 20 °C
- Versión Sub Zero hasta -20 °C
- Versión Sub Zero hasta -40 °C
Unidades de refrigeración también disponibles con CO2 conforme al reglamento sobre fases fluorados
Barra oscilante vertical de pulverización descendente con deposición uniforme, equipada con la tecnología patentada Mag-Drive
Control psicrométrico de la humedad para una regulación más precisa de la misma, necesario en niveles próximos al 95 % h.r.
Flujo de aire uniforme desde arriba.
Un nivel muy alto de uniformidad de temperatura.
Gracias a la amplia gama de accesorios opcionales disponibles, también permite satisfacer requisitos adicionales de otras normas de ensayo, ampliando así la variedad de climas y condiciones reproducibles. Véase a continuación el funcionamiento estándar, así como algunos de los accesorios adicionales que amplían la gama.
Normas de ensayo Atmosfär más comunes.
Y muchas más; tenga en cuenta que algunas de las anteriores requieren la inclusión de accesorios en la configuración.
Requisitos de instalación.
| Agua: el saturador de aire, el generador de humedad y el depósito de solución salina requieren conexiones independientes a un suministro continuo y presurizado de agua desionizada/destilada de 2,5–5,0 bar (36–73 psi). Si se solicita el ACC42, el suministro continuo de agua debe estar presurizado a 4,0 – 5,0 bar (58–72 psi). |
| Aire: Aire comprimido limpio, seco y sin aceite, a 4,0 – 6,0 bar (58–87 psi) con un caudal de 440 litros (15,5 pies³) por minuto. Se requieren dos suministros independientes: uno para la cámara y otro para la unidad de refrigeración separada. |
| Escape: se requiere una tubería de escape de 3 m (10 pies), que debe desembocar en el exterior del edificio (véase el accesorio ACC58). |
| Desagüe: se requiere una tubería de desagüe de 3 m (10 pies), que debe conectarse a un desagüe a nivel de suelo (véase el accesorio ACC58). |
| Condiciones ambientales de funcionamiento: en interiores, con una temperatura ambiente mantenida entre +18 y +23 °C (+64 a 73 °F) y una h.r. máxima del 85 % (sin condensación). |
Datos técnicos
 | ||||
|---|---|---|---|---|
| Volumen del recinto de ensayos (l) | 1300 | |||
| Dimensiones de la carcasa exterior (mm) | 1965 x 2025 x 1316 | |||
| Dimensiones del recinto de ensayos (mm) | 1500 x 1300 x 980 | |||
| Dimensiones de la unidad de refrigeración (mm) | 1624 x 1125 x 1354 | |||
| Contenido del depósito de solución salina (l) | 90 & 160 | |||
| Power Rating (kW) | 4.9 | |||
| Total Weight (kg) | 340 | |||
