Prozessflexibilität und Feuchtebeherrschung – dort, wo Forschung auf Produktion trifft.
Pilotlinien in der Batteriefertigung sind weder Forschungslabor noch Serienfabrik. Sie sind beides zugleich – und genau das stellt besondere Anforderungen an die Trockenraumtechnik. Variierende Prozessschritte, wechselnde Belegschaften und häufige Parameterwechsel erfordern Systeme, die sich anpassen lassen, ohne die Feuchtebeherrschung zu kompromittieren.
Die Fertigung muss in kontrollierten Trockenräumen stattfinden, in denen der Taupunkt prozessabhängig auf Werte zwischen –30 °C und –80 °C geregelt wird – entsprechend einer relativen Luftfeuchte von unter 1 % bis unter 0,001 %.
Die Konsequenz: Der Energieaufwand dafür ist erheblich: Entfeuchtungssysteme in Batterietrockenräumen verursachen je nach Anlagengröße und Trocknungstiefe bis 40 % des gesamten Fabrikenergieverbrauchs.
Der entscheidende Fehler bei der Planung von Trockenräumen für Pilotlinien liegt darin, Konzepte aus dem Forschungslabor oder aus der Serienfertigung direkt zu übertragen. Beide Ansätze sind für Pilotlinien ungeeignet.
Kein Standard-Trockenraumkonzept erfüllt Pilotlinien-Anforderungen von Haus aus. Pilotlinien-Trockenräume müssen explizit für Variabilität entworfen werden. Für bestimmte Prozessschritte in der Pilotlinie – insbesondere bei Taupunkten unter –60 °C oder bei All-Solid-State-Materialien – kann die technische und wirtschaftliche Realisierbarkeit eines Vollraumkonzepts an Grenzen stoßen. Mini-Environments bieten hier eine valide Alternative: Kompakt abgeschlossene Arbeitszonen innerhalb eines bereits getrockneten Trockenraums schaffen lokal noch niedrigere Feuchteniveaus – mit geringerem Energieaufwand als ein Vollraum gleicher Trocknungstiefe.
| Kriterium | Forschung/Labor | Pilotlinie | Serienfertigung |
|---|---|---|---|
| Skalierung | Kleine Chargen, g bis kg | Mittelgroße Chargen, variable Formate | Große Volumina, standardisierte Formate |
| Flexibilität | Maximal | Hoch – bei gleichzeitiger Reproduzierbarkeit | Gering – optimiert auf einen Prozess |
| Personalanzahl | 1–3 Personen | 3–15+ Personen, wechselnde Belegschaft | Hoher Automatisierungsgrad, weniger manuelle Eingriffe |
| Parameteränderung | Häufig, experimentell | Regelmäßig, dokumentiert | Selten, nur nach Validierung |
| Taupunktregelung | Häufig über Glovebox, kein Vollraum nötig | Variable Zonierung erforderlich | Fest definierter Taupunkt, optimiert auf Throughput |
| Energiefokus | Sekundär | Effizienz als Planungsziel | Primäres Optimierungsziel |
| Normierung | Labornormen | ISO 14644 anwendbar | ISO 14644, produktspezifische Qualitätsstandards |
Der Mensch ist in jedem Trockenraum die größte und am schwierigsten kontrollierbare Feuchtigkeitsquelle. In der Serienfertigung begegnet man diesem Problem durch weitgehende Automatisierung. In der Forschung bleibt die Personenzahl gering.

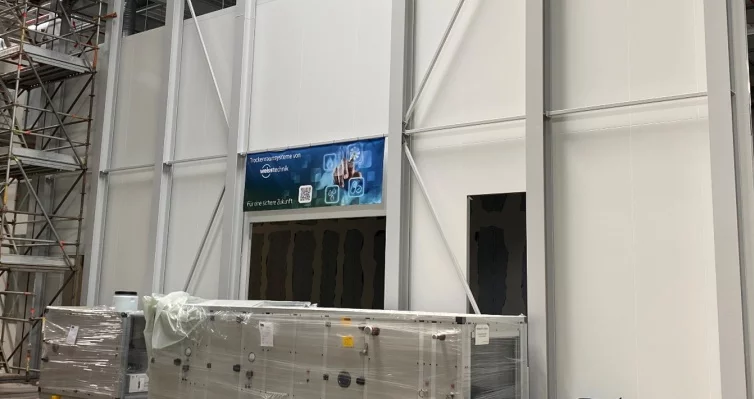

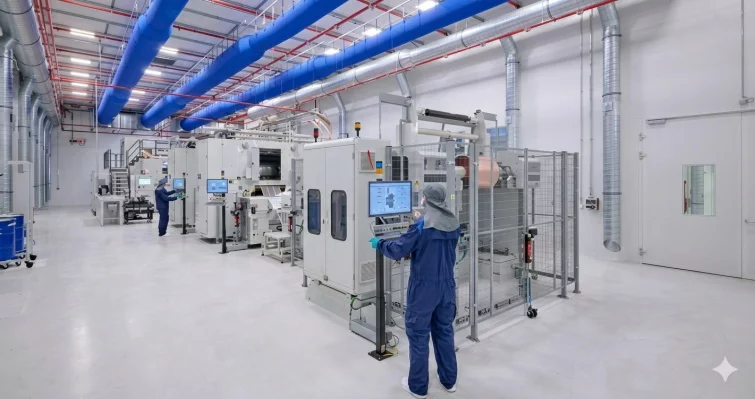

Die Pilotlinie befindet sich in keiner dieser günstigen Positionen: Sie erfordert aktives Personal – zum Bedienen, Umrüsten, Justieren, Messen und Dokumentieren.

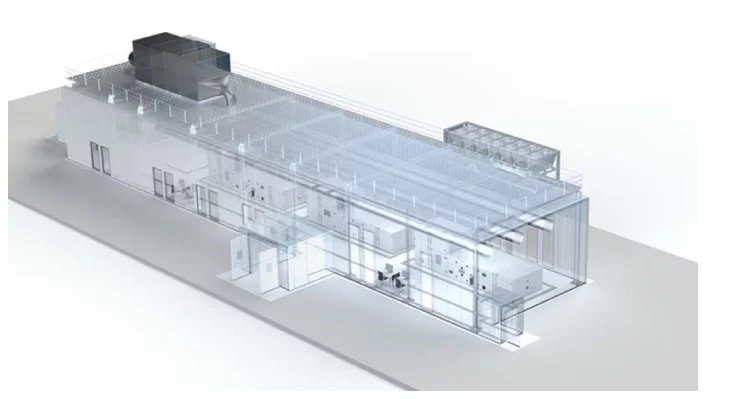

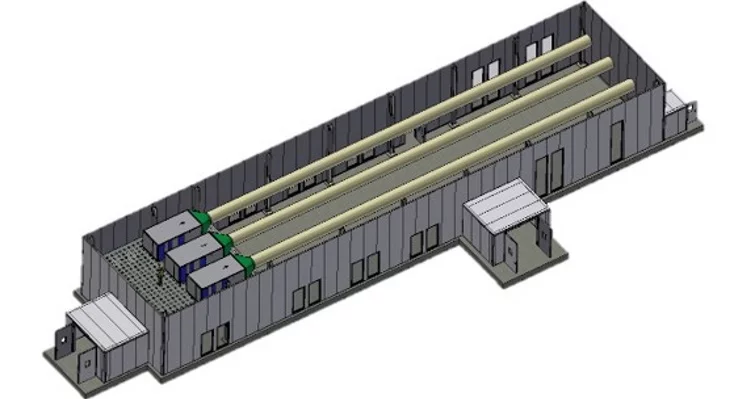

Ein Mensch gibt über Atmung, Schweiß und Kleidungsdampfdiffusion kontinuierlich Feuchtigkeit ab. In einem Trockenraum mit einem Taupunkt von –40 °C entspricht dieser Eintrag einem technisch nur schwer zu kompensierenden Lastfall. Das Entfeuchtungssystem muss die Feuchtigkeit, die durch anwesendes Personal eingetragen wird, kontinuierlich kompensieren. Zusätzliche FFUs, innenliegende Luftkanäle und innenliegender Stahlbau unterstützen das.

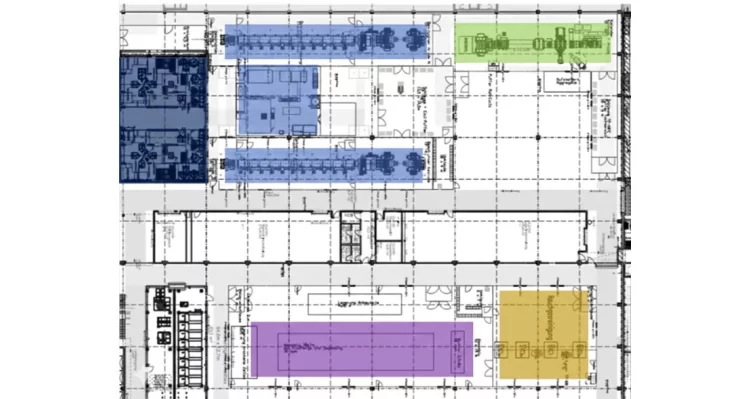

Nicht jeder Prozessschritt in der Lithium-Ionen-Zellfertigung erfordert denselben Trocknungsgrad. Die Anforderungen variieren typischerweise wie folgt:
| Prozessschritt | Typischer Taupunkt-Bereich |
|---|---|
| Elektrodenvorbereitung, allgemein | –30 °C bis –40 °C |
| Zellassemblierung (Wickeln, Stapeln) | –40 °C bis –50 °C |
| Elektrolytbefüllung | –50 °C bis –60 °C |
| Nickelreiche NMC, All-Solid-State | –60 °C bis –80 °C |
Ein starres Trockenraumsystem, das auf den kritischsten Schritt ausgelegt ist, betreibt alle weniger kritischen Zonen dauerhaft auf unnötig niedrigem Taupunkt – und verbraucht damit signifikant mehr Energie als nötig.
In der Serienfertigung ist ein Wechsel des Taupunkt-Sollwerts ein Ereignis, das Freigabeprozesse durchläuft. In der Pilotlinie ist er Arbeitsalltag: Wenn eine neue Zellchemie erprobt wird, wenn Elektrolytmaterialien wechseln oder wenn Prozessoptimierungen dokumentiert werden müssen, muss die Trockenraumsteuerung flexibel und ohne aufwendige Umbaumaßnahmen anpassbar sein.

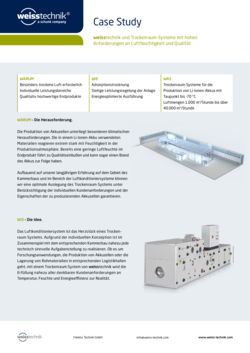

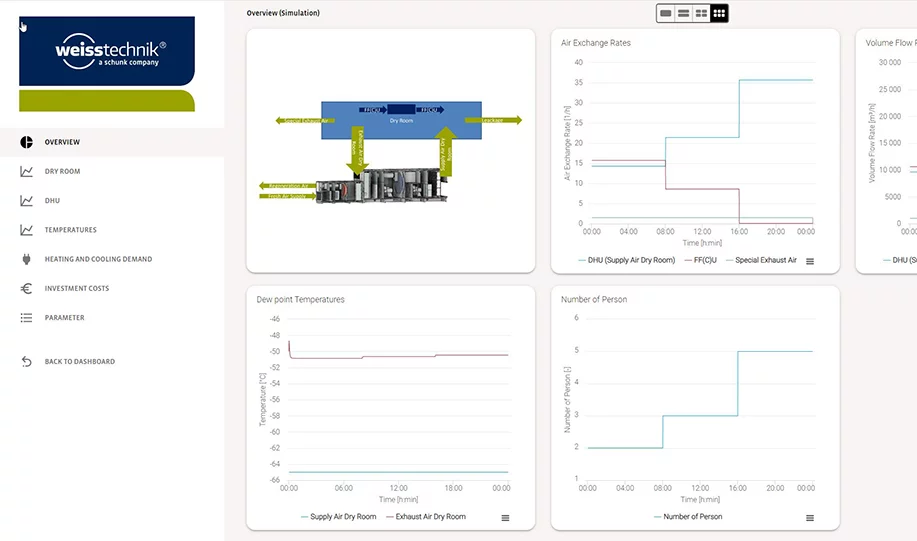

Anforderungen an ein flexibles Steuerungssystem für Pilotlinien:
Entfeuchtungsaggregat: In der Batterietechnik werden vorwiegend Adsorptionsrotoren (Sorptionstrockner) eingesetzt, da Kondensationstrockner bei niedrigen Taupunkten energetisch ineffizient werden. Für Taupunkte unter –50 °C werden Doppelrotor-Systeme eingesetzt, die gegenüber Einfachrotor-Systemen bis zu 35 % Reaktivierungsenergie und 50 % Kühlwasser einsparen können. Die Kombination zweier in Reihe geschalteter Rotoren ermöglicht die stufenweise Trocknung der Luft auf die notwendigen Tiefwerte.
Gehäuse und Raumhülle: Dichtheit als Grundvoraussetzung. Die Investition in hochwertige Entfeuchtungsaggregate ist wirkungslos, wenn die Raumhülle Leckagen aufweist. Normative Richtwerte nennen eine maximale Leckagerate von < 0,1 m³/(m²·h) für Trockenräume mit Taupunkten unter –40 °C . Weiss Technik nutzt vorgefertigte, werkseitig geprüfte Paneelsysteme mit definierten Fugenausführungen, verschweißte oder versiegelte Lüftungskanäle (keine ungeklebten Steckverbindungen)
Sensorik und Messtechnik: Die Taupunktmessung im Trockenraum ist messtechnisch anspruchsvoll. Viele Hygrometer versagen bei extrem niedrigen Feuchten. Für Pilotlinien empfiehlt sich eine kombinierte Strategie: kapazitive Sensoren für Echtzeit-Überwachung und schnelle Regelung, ergänzt durch periodische Referenzmessung mit Taupunktspiegelgeräten.
